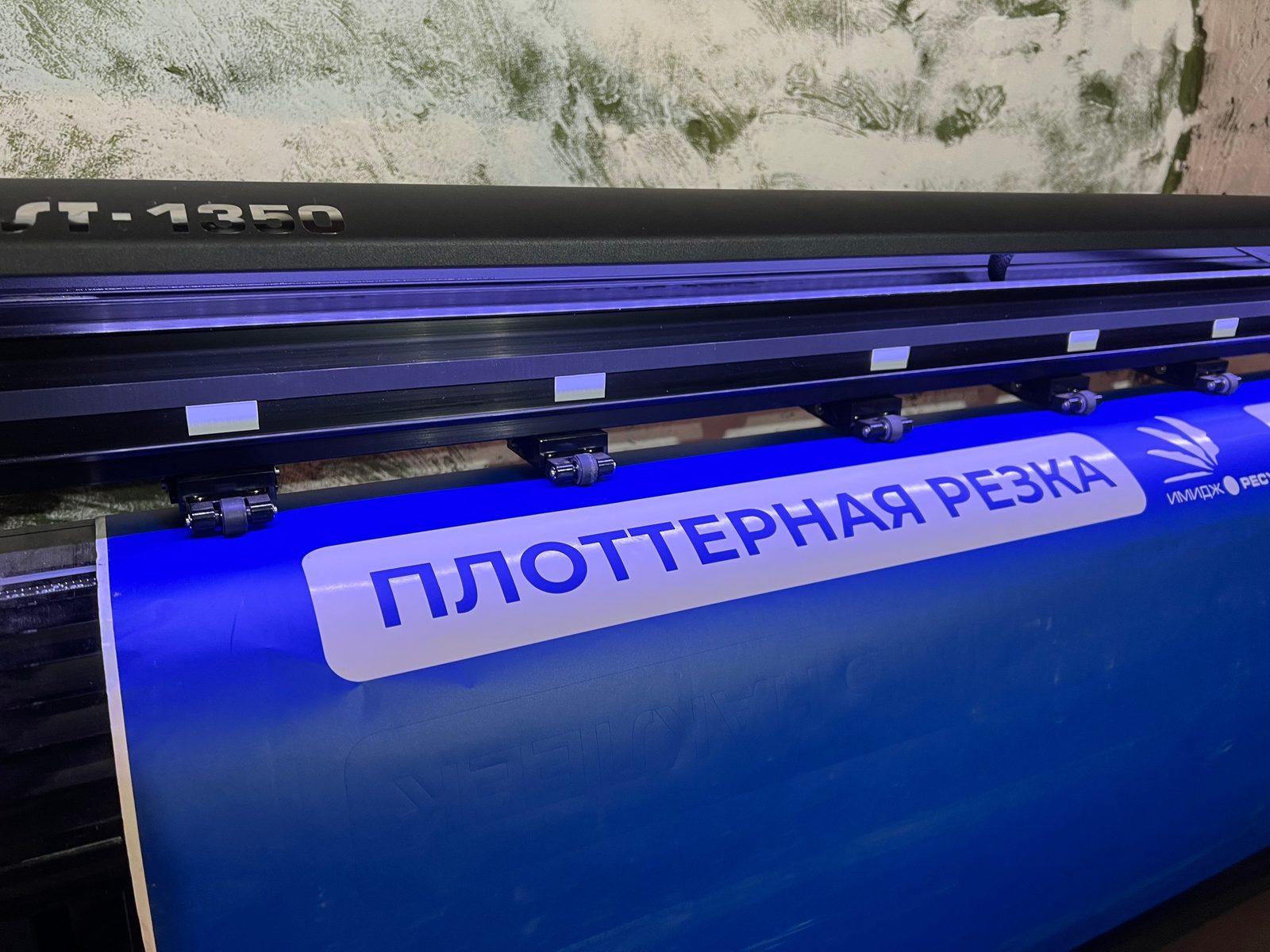

Плоттерная резка плёнки

Что делаем на плоттере

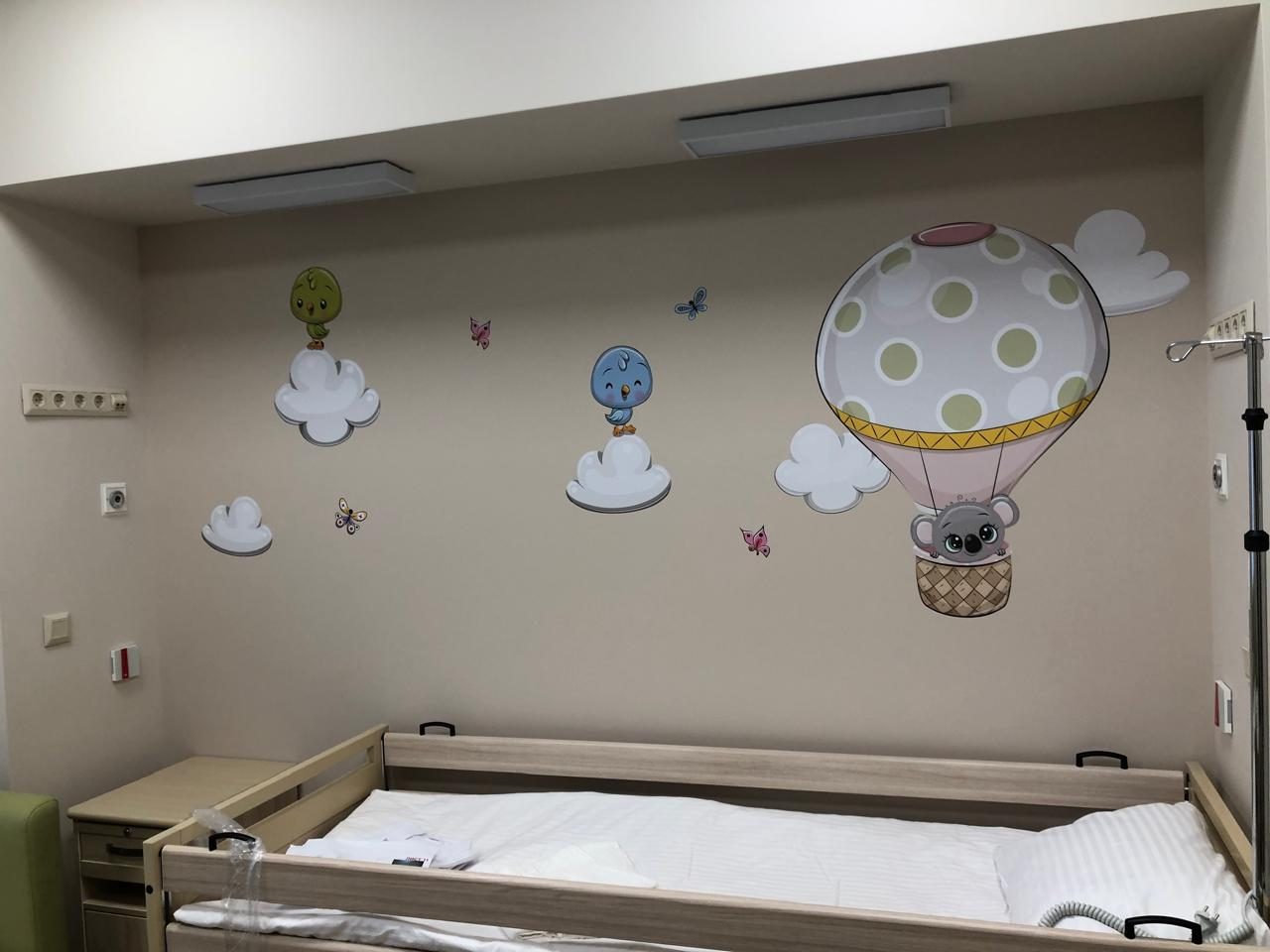

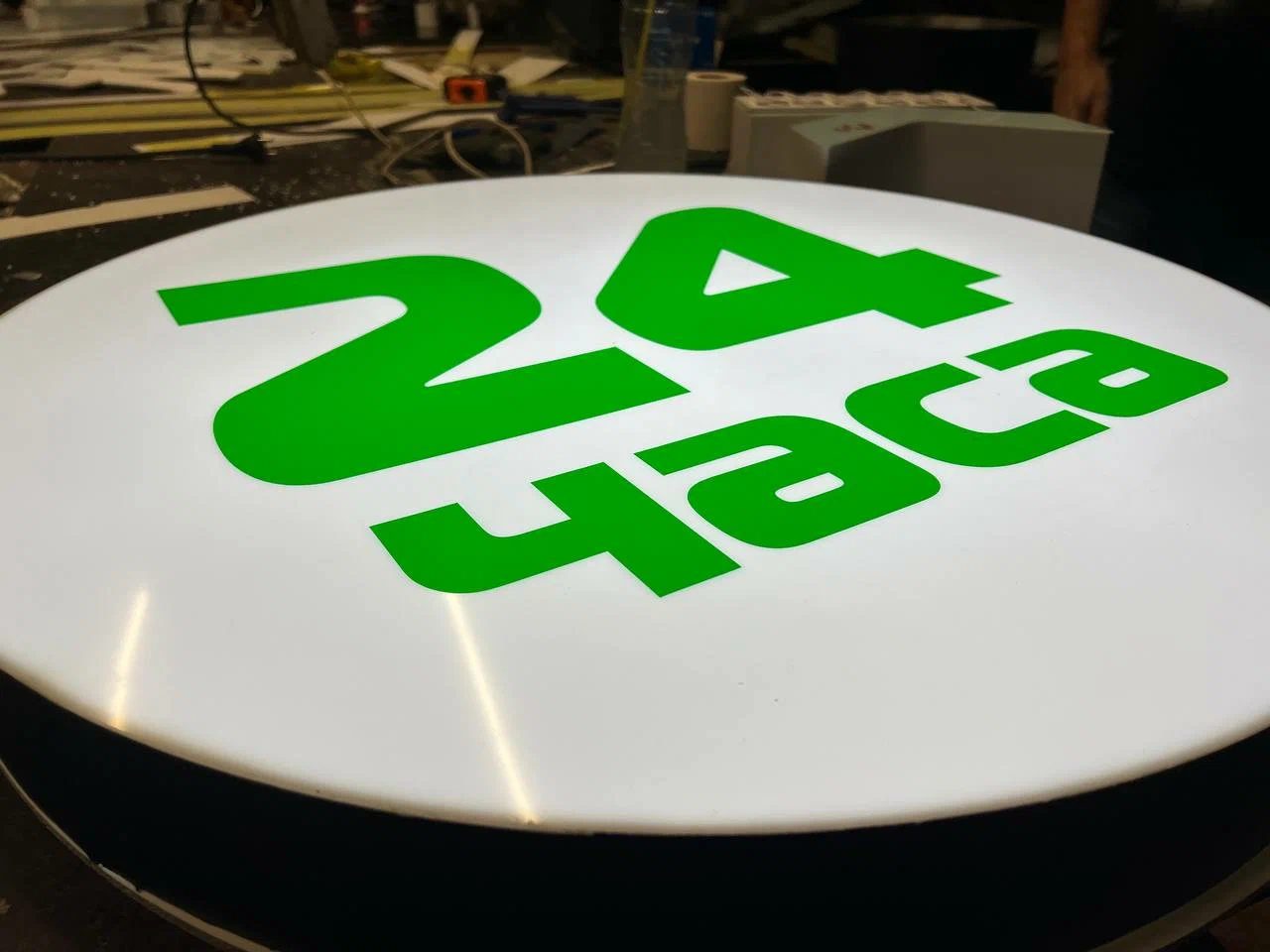

• Буквы, цифры и логотипы из цветной плёнки для витрин, стен и перегородок

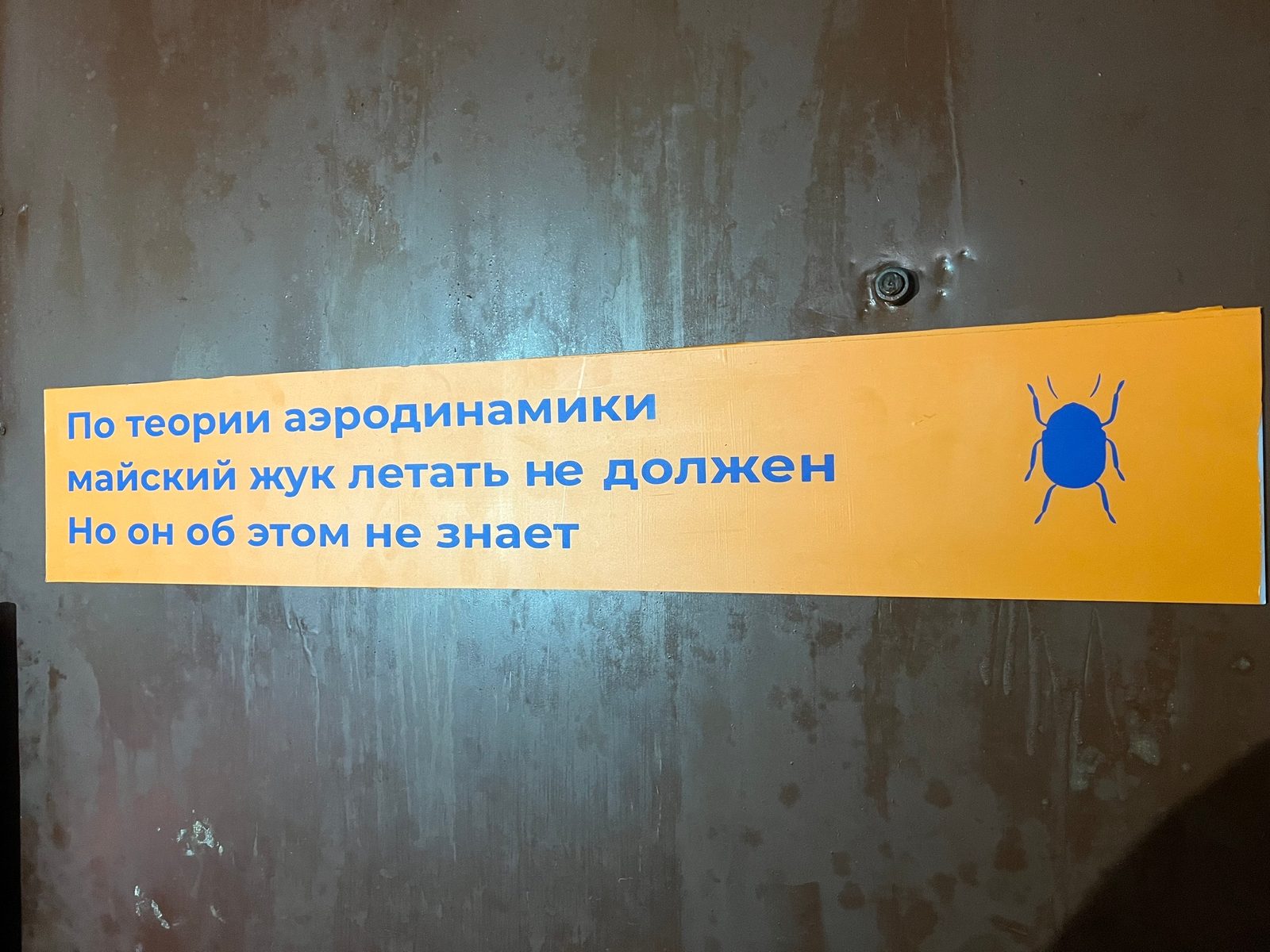

• Контурные наклейки и стикеры любой формы — поштучно и тиражом

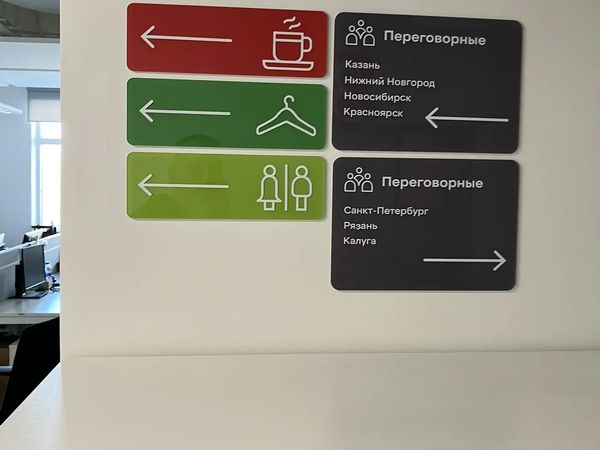

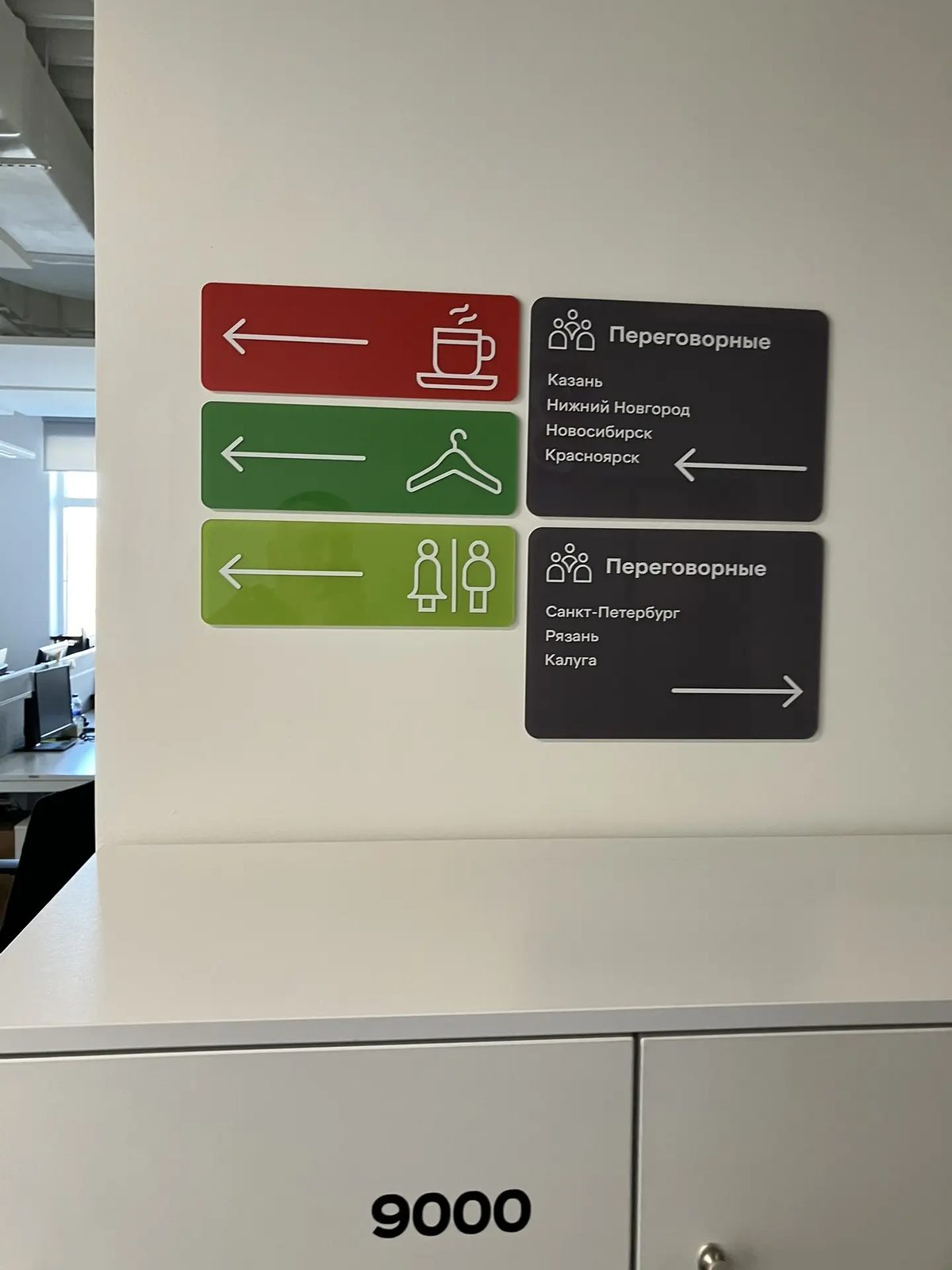

• Аппликации для навигации: указатели, номера кабинетов, разметка зон
• Матовые и пескоструйные аппликации для стекла, полосы безопасности на перегородках
• Трафареты под окраску и разметку
• Контурная резка запечатанной плёнки по меткам приводки и раскрой полотна на карты

Как устроен процесс

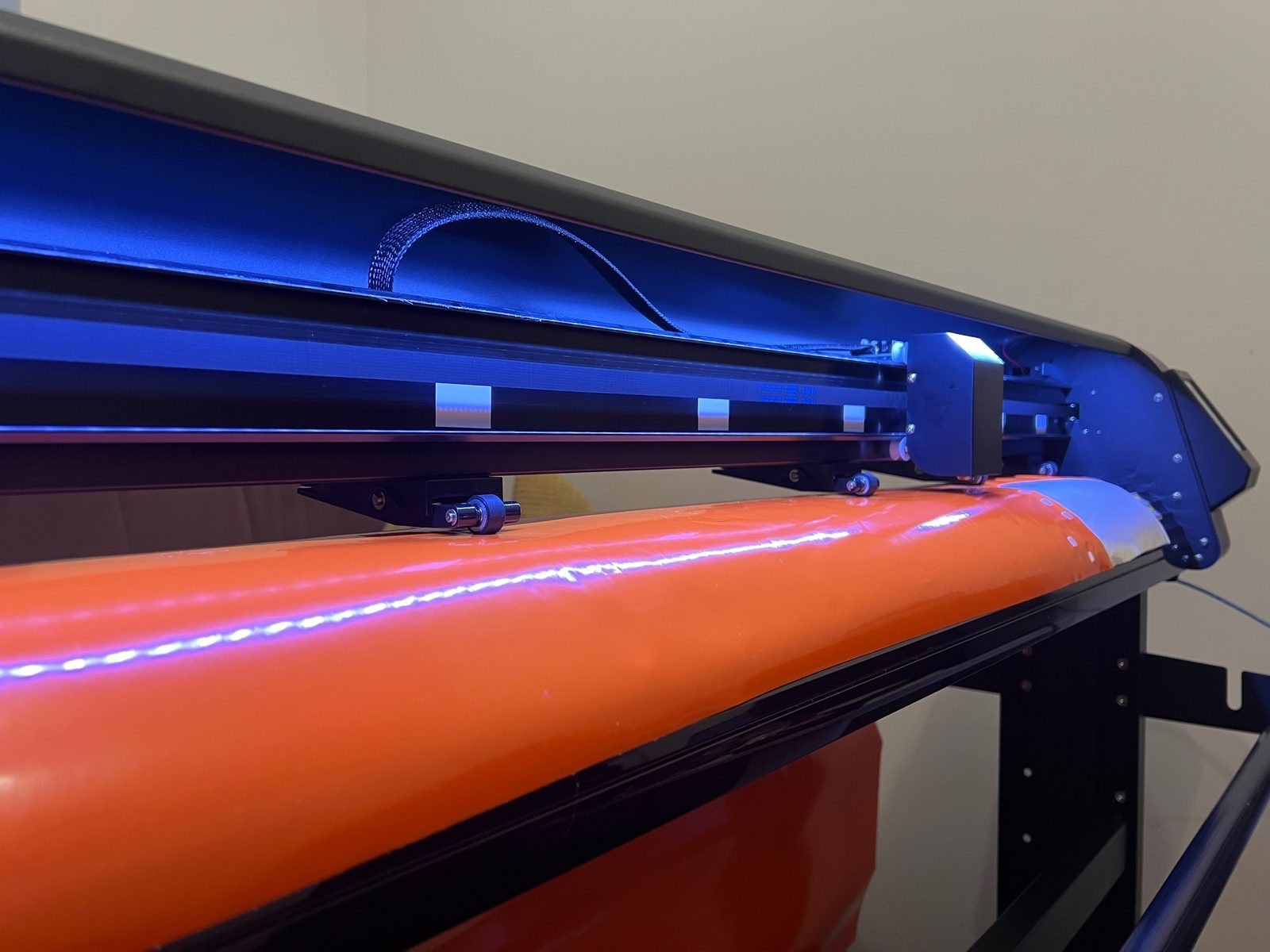

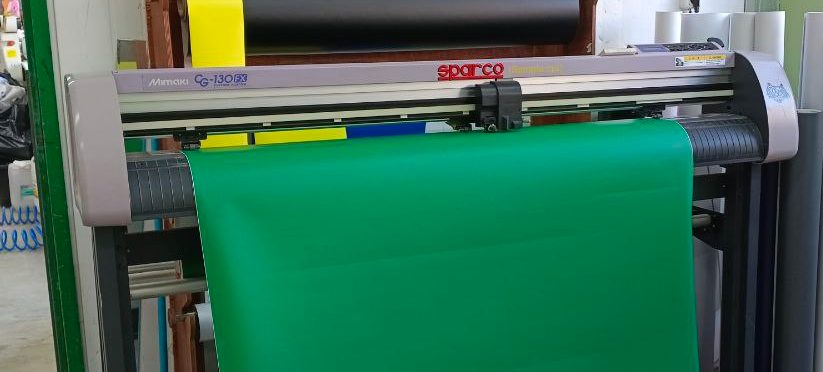

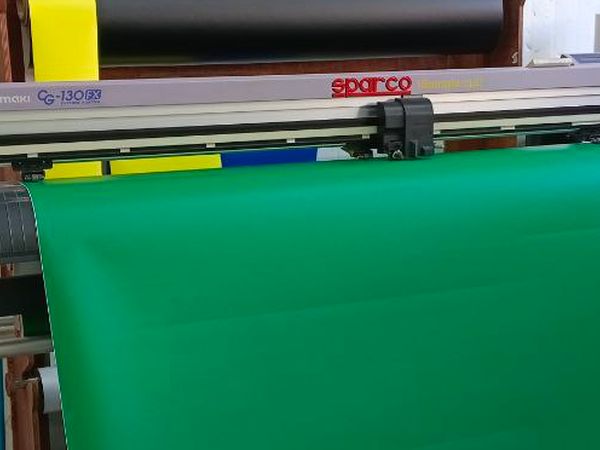

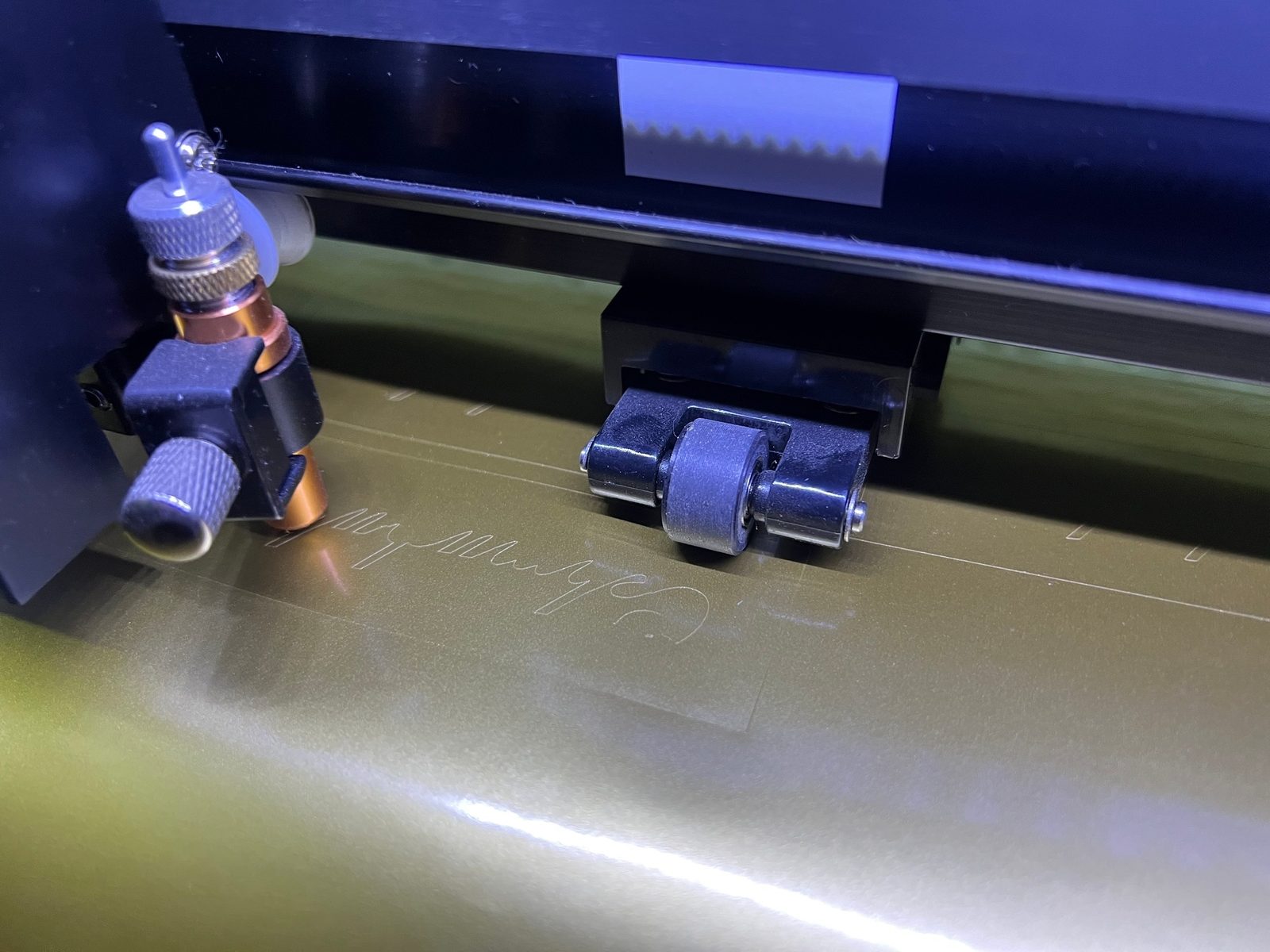

Нож проходит слой плёнки по векторному контуру, не задевая подложку. Глубина реза и давление настраиваются под материал: тонкая литая и плотная каландрированная плёнка требуют разных режимов, и подбираются они на пробном резе, а не на глаз.

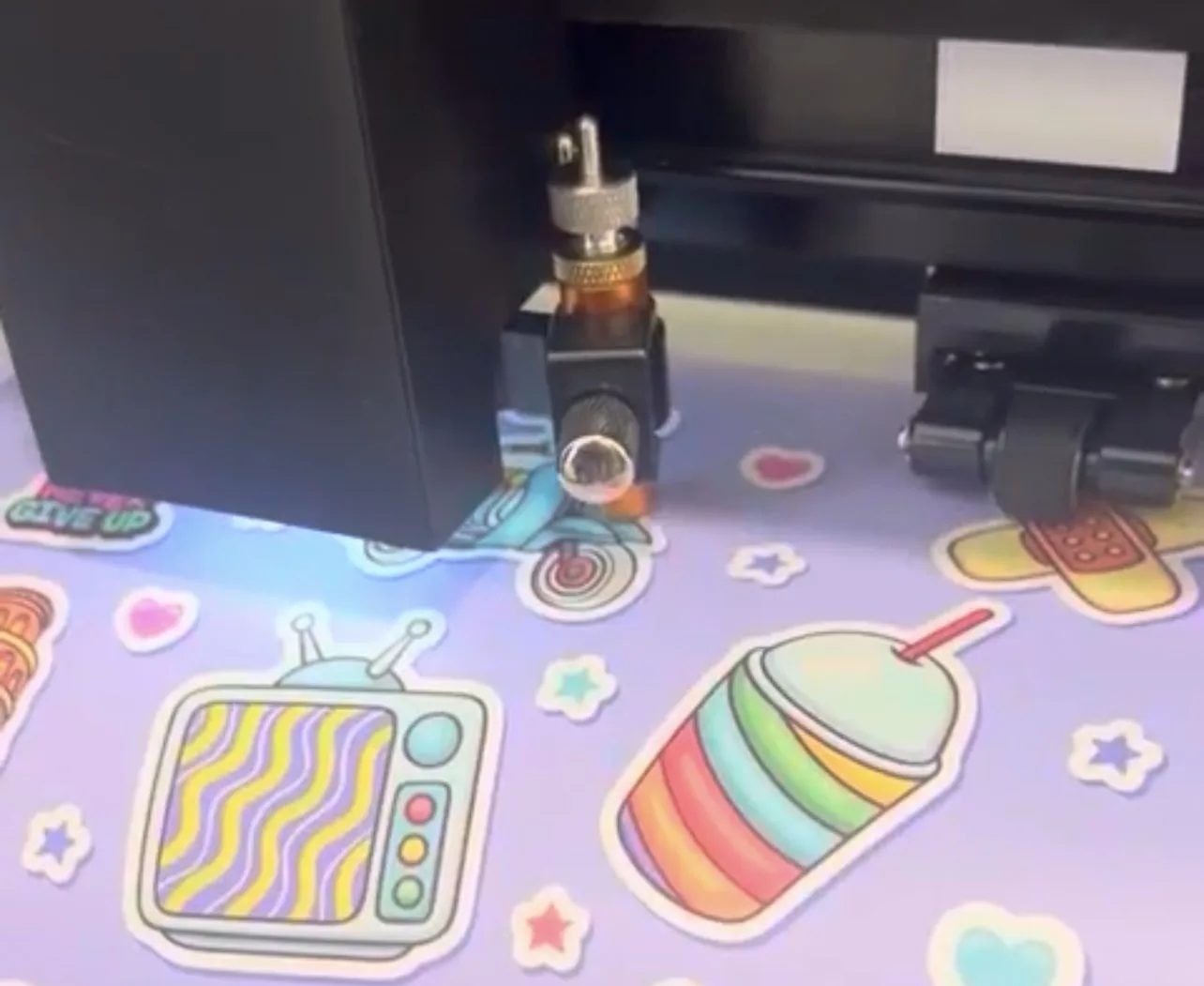

Если режется запечатанное полотно, плоттер работает по оптическим меткам: камера считывает реперы на отпечатке и компенсирует перекос и вытяжку материала. Иначе контур на длинных картах уходит от изображения.

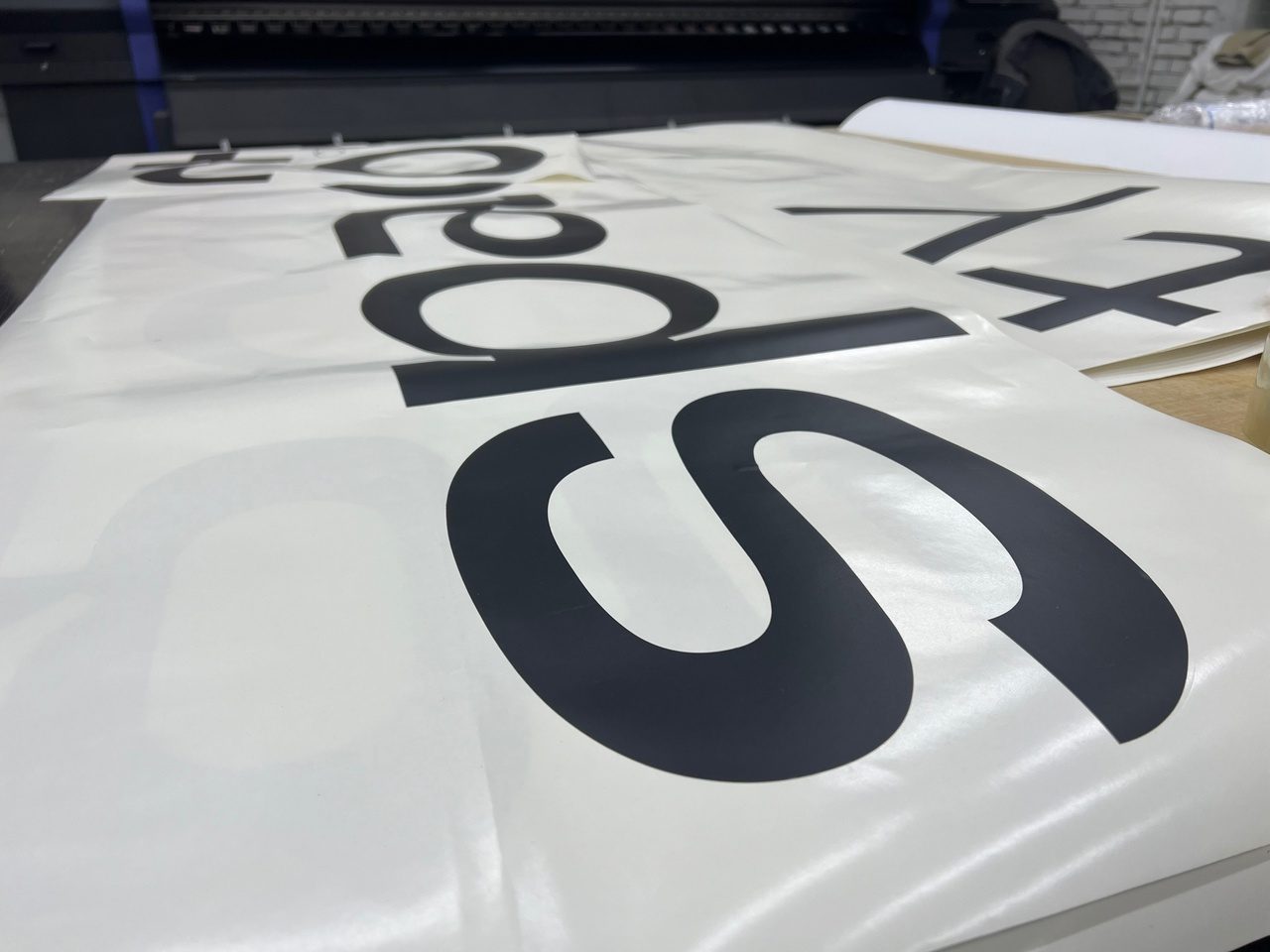

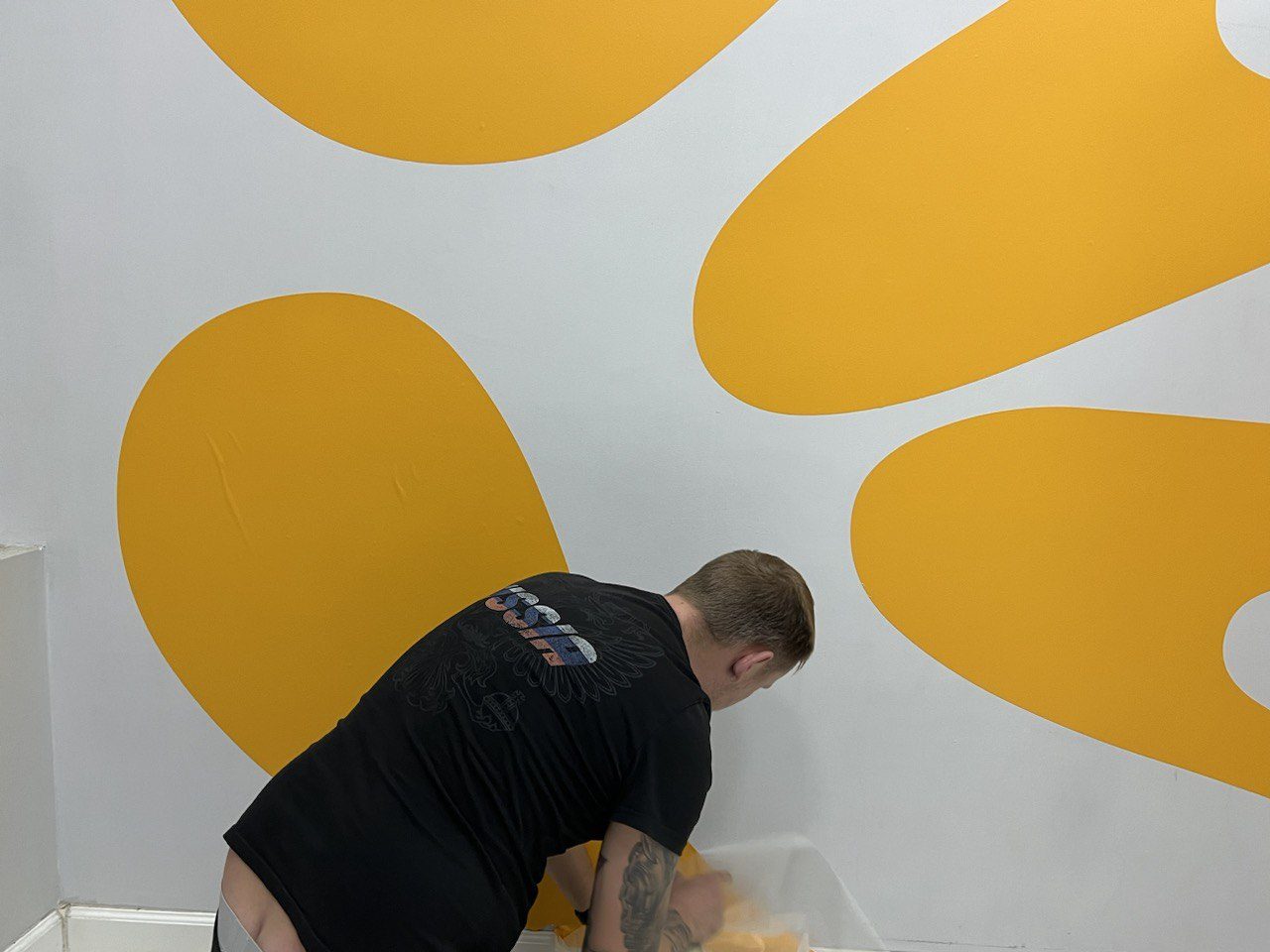

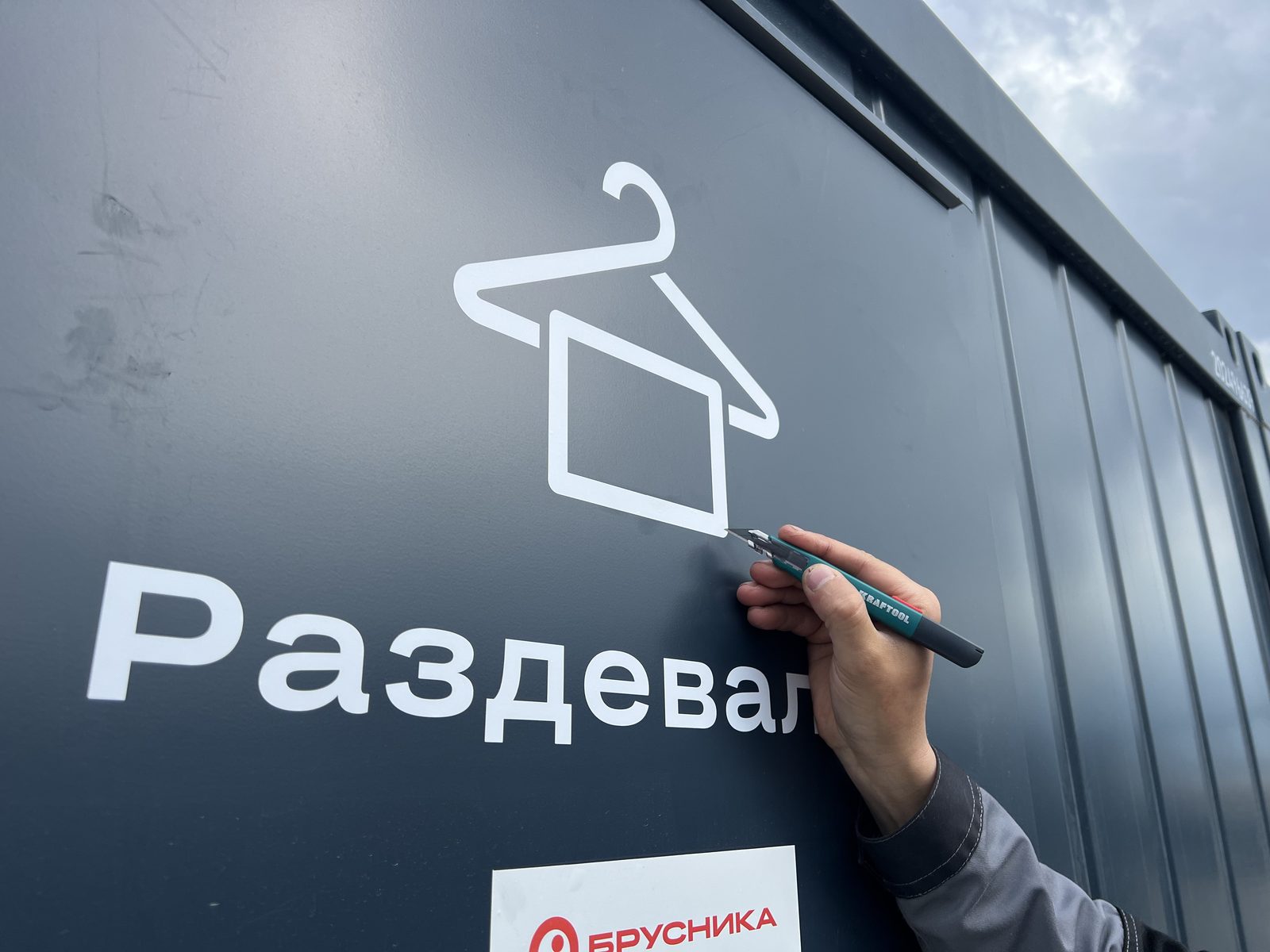

После реза идёт выборка — удаление лишней плёнки вокруг элементов, самая трудоёмкая часть работы на мелких деталях. Затем аппликация накатывается на монтажную плёнку: она удерживает буквы в заданном взаимном положении, и на объекте монтажник переносит их одним движением, не выравнивая каждый элемент отдельно.

Тем же порядком режется и трафарет под окраску: контур, выборка, монтажная плёнка сверху — разница лишь в том, что на объекте остаётся не плёнка, а краска. Подробнее — на странице изготовления трафаретов.

Материалы и их ресурс

Режем плёнки проверенных производителей. Каландрированные — Oracal 641 с расчётным сроком службы порядка трёх лет и диапазоном примерно от минус двадцати до плюс сорока, Oracal 551 с более широким температурным диапазоном. Литые серии Oracal 8500 и 8510, а также Scotchcal рассчитаны на пять, семь и до десяти лет. Тип ПВХ, толщина, клей и расчётный срок по каждой серии собраны в таблице плёнок ORACAL и ORAJET.

Выбор определяет поверхность. На плоское стекло витрины, ровную стену или щит ложится каландрированная плёнка. На рельеф, гофру, заклёпки и криволинейные панели идёт литая: она тоньше, почти без внутренних напряжений и после прогрева остаётся в углублении, а не отходит краями. Фирменный цвет подбираем по таблице соответствия ORACAL 641 каталогу RAL и модели RGB, а не на глаз по монитору.

Заявленные производителем сроки относятся к нормальным условиям. Южная сторона фасада, промышленная атмосфера и мойка с химией сокращают ресурс — это стоит учитывать при выборе материала. Чем 641 отличается от литой 751 и когда переплата оправдана, разобрали в отдельной статье.

Требования к макету

• Только вектор: PDF, EPS или AI, кривые замкнуты, дубли контуров удалены
• Шрифты в кривых — подстановка шрифта меняет геометрию букв
• Контур реза отдельным слоем и плашечным цветом, без заливки и обводки
• Элементы тоньше 5 мм и мелкие перемычки не выбираются и рвутся — их нужно упростить
• Для контурных наклеек предусмотрите облой 3–5 мм вокруг изображения
• Укажите габарит в миллиметрах и количество копий каждого элемента
• Для многоцветной аппликации каждый цвет — отдельным слоем с общими метками совмещения

Цена, сроки и передача заказа

Резка считается по площади и заметно зависит от сложности макета: сплошная фигура и мелкий шрифт с внутренними просветами — разная трудоёмкость выборки. Отдельными позициями идут плёнка, накатка и, если нужно, печать с ламинацией. Нестандартные макеты с большим числом элементов считаются индивидуально, срочные заказы и ночные смены — по повышенному тарифу. Плёнку рассчитываем с учётом перерасхода: раскрой почти никогда не укладывается в чистую площадь элементов.

Заказы по Москве и Московской области отгружаем из цеха в Химках или монтируем своей бригадой. В регионы отправляем комплекты транспортными компаниями: карты прокладываются и маркируются по схеме, в порядке оклейки. С юрлицами работаем по договору.
